回流焊爐

回流焊爐主要用於研究開發和小規模生產 。尤尼坦多個型號回流焊系統主要分為4個系列 ：

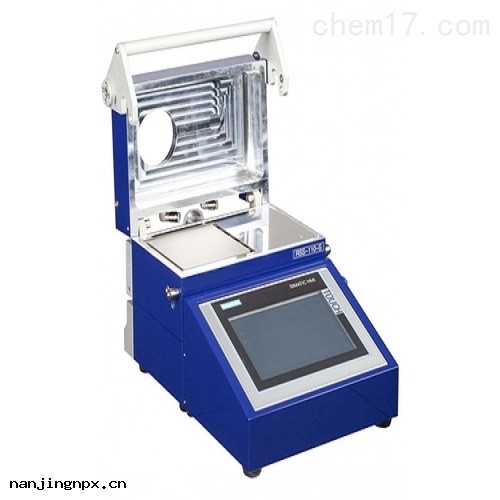

• • RSS系列小型回流焊系統 ：RSS-110-S , RSS-160-S , RSS-210-S ；
  • RVS-210真空回流焊系統 ，可使用助焊劑 ；
  • VSS-300真空釺焊系統 ，可使用助焊劑 ；
  • RSO-200回流焊爐 ；

  • 應用領域 ：

  • 無助焊劑焊接 ；
  • 倒裝芯片焊接工藝 ；
  • 鍵合 ；
  • Bump回流焊接 ；
  • 微電子封裝 ；
  • 功率器件焊接 ；
  • 晶圓熱處理 ；
  • 工藝研發 ；
  • 質量控制 ；

  •

    技術規格 ：

  • 加熱區域 ：110mm x 110mm (RSS-110-S) ；160mm x 160mm(RSS-160-S) ；210mm x 210mm(RSS-210-S); 300mm x 300mm (VSS-300) ；
  • 腔體高度 ：40mm (選配80mm) ；
  • 視窗直徑 ：60mm ；
  • 工藝氣體控制 ：MFC控制 ，5nlm流量 ；
  • 真空 ：10-3 hPa (高真空選配) ；
  • 工藝溫度 ：400攝氏度(500攝氏度或650度選配) ；
  • 升溫速度 ：>100 K/Min ；
  • 降溫速度 ：>100 K/Min ；
  • 工藝控制 ：SIMATIC©人機界面控制 ，7英吋觸摸屏 ；
  • 水冷腔體 ；
  • 電源 ：230V , 2.4 kW

  •

    選配項目 ：

  • FA甲酸模塊 ；
  • MFC工藝氣路 ；
  • EH腔體增高 ；
  • H2氫氣模塊 ；
  • TC多通過測溫 ；
  • VAC真空模塊 ；
  • MP隔膜泵 ，MPC化學防腐隔膜泵
    ；
  • RVP旋葉真空泵 ；
  • WC冷水機 ；

  •
