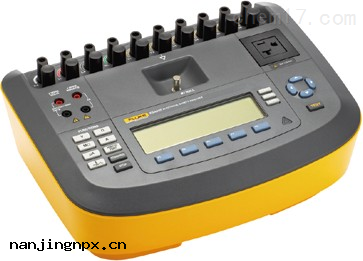

ESA620電氣安全分析儀
主要特性
· 兼容多項標準 ：IEC60601-1（部分） 、IEC62353 、 VDE 751 、 ANSI/AAMI ES1:1993 、NFPA-99 、AN/NZS 3551 、IEC61010
· 3種測試負載
· 漏洩量程擴展至10 ,000 µA
· 雙聯電阻 、漏洩和電壓測試
· 僅交流 、僅直流和真有效值漏洩讀數
· 應用部分上的電源為100 %和110 %電源電壓
（導聯隔離）測試
· DSP濾波技術 ，提高了漏洩測量精度
· 20A設備電流
· 更多的應用部分選項
· ECG和性能波形
· 直觀的用戶界面
· 易於使用的應用部分（ECG）連接
· 應用部分連接採用絕緣接線柱
· 5種不同的絕緣測試
· 可變絕緣測試電壓500 V dc和250 V dc
· 2或4（選件）線接地線電阻測量
· 寬大 、明亮的顯示屏 ，對比度可調
· 人體工程學設計
· 可選Ansur軟件插件
· USB連接
· CE 、C-TICK ，以及適用於美國和加拿大的
CSA認證
· RoHS兼容
· 可選Ansur測試自動化軟件標準化測試流程 ， 捕捉波形以及打印和存檔測試結果
ESA620電氣安全分析儀是新一代手動便攜式電氣安全測試儀的代表 。分析儀有3種測試負載 、2個保護地測試電流以及2個絕緣測試電壓可供選擇 ，可被用於全球各地來提高生產力 ，以及按照所選的標準進行測試 。配備了10個增強安全的ECG接線柱 ，能夠模擬ECG和性能波形 ，由此利用一個連接即可對病人監護儀進行電氣安全測試和基本的測試 。當使用可選的Ansur計算機軟件插件時 ，ESA620即成為了一套自動化測試系統 。這樣就可以標準化測試程序 、捕獲和儲存結果 、將其與標準限值進行比較 ，以及打印報告 ，使其具備電氣安全分析儀的性能 。
量程（電源電壓） | 120 V型 ：90 V ac ～ 132 V ac rms 230 V型 ：180 V ac ～ 264 V ac rms | ||
精度 | ± （2 %讀數+ 2 LSD） | ||
量程（可達電壓） | 0 V ac ～ 300 V ac rms | ||
精度 | ± （2 %讀數 + 2 LSD） | ||
電壓測試 | 電源電壓 、可達電壓和點對點電壓 | ||
接地電阻 | |||
模式 | 兩端子和四端子 | ||
測試電流 | >200 mA ，交流 ， 500 米Ω開路電壓 ≤ 24 V 25 A 短路 ±10 %（額定電源值時 ，開路電壓為 6 V ，交流 | ||
量程 | 0.0 至 2.0 Ω | ||
精度 | 雙終端模式 ±（讀數的 2 % + 0.015 Ω） ，適用於 0.0 至 2.0 Ω ，測試電流 >200 mA ，交流 ， 輸入電阻500mΩ ±（讀數的 2 % + 0.015 Ω） ，適用於 0.0 至 0.2 Ω ，測試電流 1-16 A ，交流 ±（讀數的 5 % + 0.015 Ω） ，適用於 0.2 至 2.0 Ω ，測試電流 1-16 A ，交流 四終端模式 ±（讀數的 2 % + 0.005 Ω） ，適用於 0.0 至 2.0 Ω ，測試電流 >200 mA ，交流 ， 輸入電阻500mΩ ±（讀數的 2 % + 0.005 Ω） ，適用於 0.0 至 0.2 Ω ，測試電流 1-16 A ，交流 ±（讀數的 5 % + 0.005 Ω） ，適用於 0.2 至 2.0 Ω ，測試電流 1-16 A ，交流 | ||
電阻測試 | 接地電阻和點對點電阻 | ||
設備電流 | |||
模式 | AC rms | ||
量程 | 0 A ～ 20 A | ||
精度 | ± 5 %讀數± （2 個字或0.2 A ，取較大值） | ||
漏電流 | |||
患者負載選擇 | AAMI ES1-1993 Fig 1 IEC 60601 ：Fig 15 | ||
（輸入阻抗） | IEC 61010 ：Fig A-1 | ||
波峰系數 | 3 | ||
量程 | 0μA ～ 199.9μA | 200μA ～ 1999μA | 2.0mA ～ 10.0mA |
頻率響應 | DC～1 kHz | 1 kHz ～ 100 kHz | 100 kHz ～ 1 MHz |
精度 | ± （1 %讀數 + 1μ A或1 LSD ， 取較大值） ，DC～ 1 kHz ± （2 %讀數 + 1μ A或1 LSD ， 取較大值） ，1 kHz ～ 100 kHz ± （5 %讀數 + 1μ A或1 LSD ， 取較大值） ，100 kHz ～ 1 MHz | ||
漏電流 | |
應用部分電源的測試電壓 | 110 %電源 @ 230 V ，按照IEC 60601標準 100 % 電源 @ 115 V ，按照AAMI 100 % 電源 @ 230 V ，按照62353 注 ：對於“代替"和“直接"的應用部件漏洩測試 ，將根據62353補償標準電源的洩漏值 。因此 ，其他洩漏規定的精度則不適用 。這些測試期間給出的實際洩漏讀數會更高 |
差分漏電流 | |
量程 | 10μA ～ 199μA 200μA ～ 1999μA 2 mA ～ 20 mA |
精度 | ± 10 %讀數 + （2個字或20μA ，取較大值） |
絕緣電阻 | |
量程 | 0.5 MΩ ～ 20 MΩ 20 MΩ ～ 100 MΩ |
精度 | ± （2 %讀數+ 2個字） ± （7.5 %讀數+ 2個字） |
源測試電壓 | 500 V dc 250 V dc |
ECG性能波形 | |
精度 | ± 2 % ± 5 % ，僅限2 Hz方波的幅值 ，固定@ 1 mV Lead II配置 |
波形 | ECG復合波形（BPM） ：30 、60 、120 、180和240 |
室顫 方波（50 % 佔空比） （Hz） ：0.125和2 正弦波（Hz） ：10 、40 、50 、60和100 三角波（Hz） ：2 脈衝（63 ms脈寬） ：30和60 | |
功率額定值 | |
電源電壓插座 | 120 V ac 230 V ac |
電源電壓插座功率額定值 | 90 V ac ～ 132 V ac rms 180 V ac ～ 264 V ac rms |
最大電流 | 20 A @ 120 V ac 16 A @ 230 V ac |
Hz | 50或60 |
物理外殼 | |
尺寸（長×寬×高） | 31 cm x 23 cm x 10 cm （12.2 in x 9 in x 2.9 in） |
重量 | 4.7 kg （10.25 lb） |
認證 | |
認證 | CE ：IEC/EN61010-1第2版 ；污染等級2 ； CSA ：CAN/CSA-C22.2 No 61010-1 ；UL61010-1 C-Tick ：澳大利亞EMC |
環境 | |
工作溫度 | 10℃～ 40℃（50 ˚F ～ 104 ˚F） |
儲存溫度 | -20℃～ 60℃（-4 ˚F～ 140 ˚F） |
工作濕度 | 10 % ～ 90 % ，無凝結 |
海拔高度 | 最高2 ,000米@ 230 V ac （市電電源） 最高5 ,000米@ 120 V ac （市電電源） |
