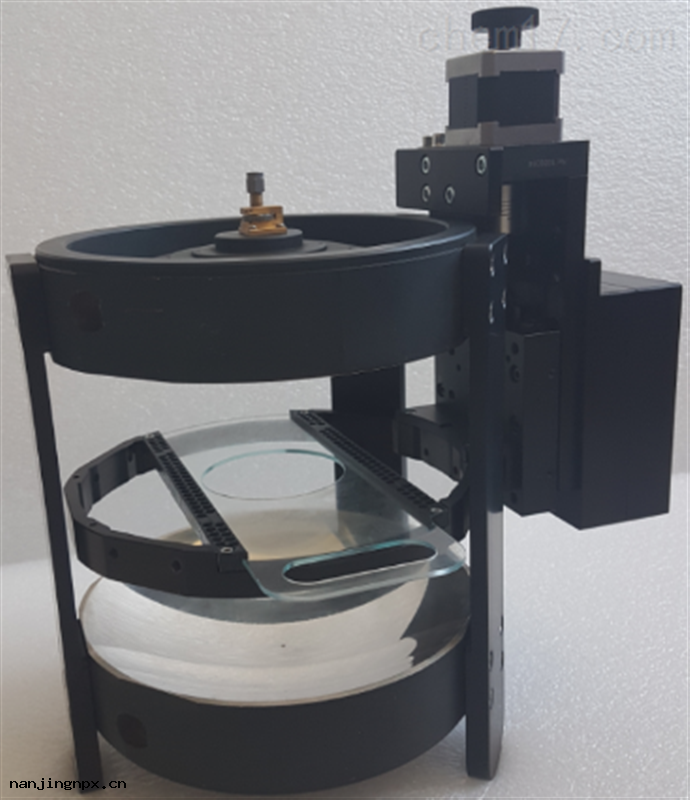

新型Fabry-Perot開放式諧振器（FPOR）是具有高斯鏡 、用於自動寬帶和20-50 GHz（或20-110 GHz）頻率範圍內低損耗電介質平板樣品電磁特性的准室溫諧振測量系統 。FPOR系統配備有軟件 ，該軟件控制測量過程並從測量的頻率和Q因子中提取被測材料的復介電常數 。

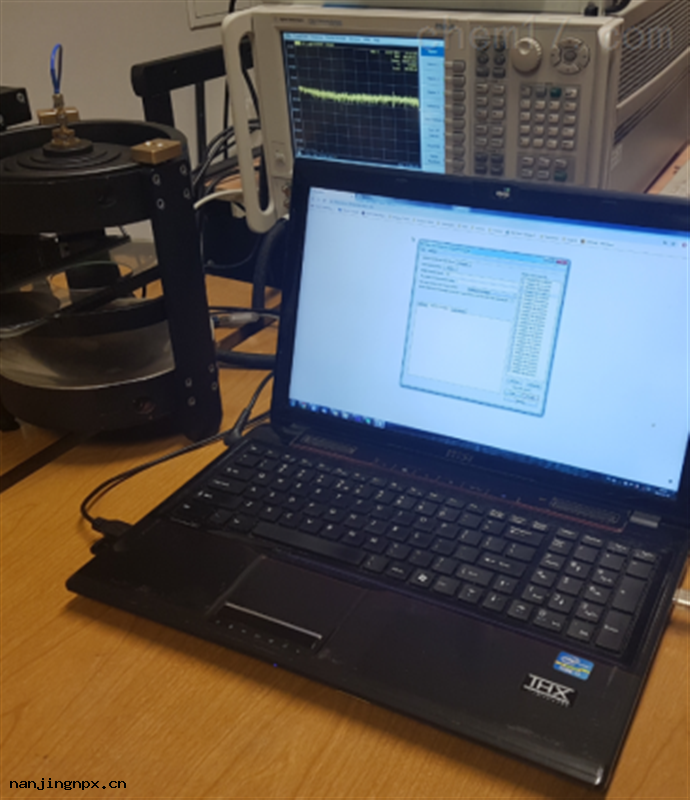

整個測量裝置由一台安裝有軟件的計算機組成 ，並連接到FPOR和測量設備（VNA或微波頻率計Q-Meter） 。FPOR以每1.5 GHz間隔的連續TEM0 ,0 ,q高斯奇數模式工作 。

開放式諧振器由於在控制軟件中運用了複雜的自適應算法 ，其於在測量過程中對模式進行准而可靠的跟蹤 ，因此總測量時間通常不超過10分鐘 。

類型參數:

測量精度（厚度h）

Δε/ε=±0.5% （ε=1…15）
Δtanδ/tanδ=±2%   (tanδ ≤ 2%)

工作頻率

20-110 GHz（如需50 GHz以上需要擴頻器） 。

FPOR以每1.5 GHz間隔的連續TEM_{0
,0 ,q}高斯奇數模式工作 。

工作溫度範圍

室溫

測量方法

整個測量是自動化的 ，並通過安裝在計算機上的軟件進行控制 。首先 ，測量空諧振器的TEM_{0 ,0 ,q}奇模的諧振頻率和Q因子 。然後將樣品插入支架 ，並自適應地尋找所有感興趣的模式 ，並測量變化的諧振頻率和Q因子 ，以便將結果與通過的FPOR電磁模型計算得到的查找表進行比較來提取介電常數和損耗角正切值  。

樣品尺寸

樣品厚度應在50μm-3mm的範圍內 ，而直徑應超過75 mm 。
