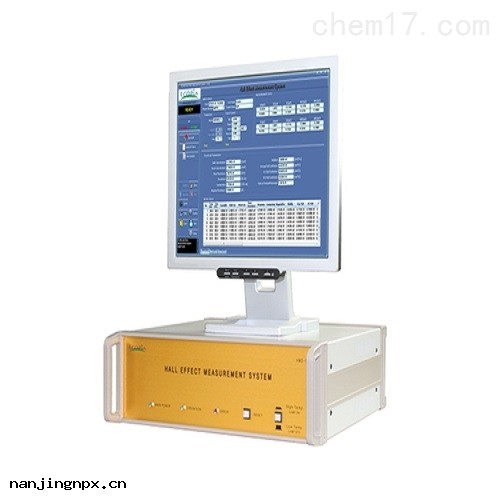

Ecopia HMS-7000光霍爾效應測試儀

霍爾效應測試儀主要用於測量半導體材料的載流子濃度 、遷移率 、電阻率 、霍爾系數 、導電類型等重要參數 ，而這些參數是瞭解半導體材料電學特性必須預先掌控的 ，因此霍爾效應測試儀是理解和研究半導體材料電學特性*的工具
。

光學模塊


HMS-7000光霍爾效應測試儀軟件界面

 通過HMS-7000主機及霍爾效應測試儀軟件控制光源及馬達自動完成測試 ，並繪制出載流子濃度 、遷移率 、電阻率及霍爾系數隨光源強度變化的曲線如下 ：


HMS-5000變溫霍爾效應測量儀軟件主界面

不同溫度I-V/I-R曲線      載流子濃度隨溫度變化曲線

遷移率隨溫度變化曲線     電阻率隨溫度變化曲線

霍爾系數隨溫度變化曲線      電導率隨溫度變化曲線

產品規格 ：
1
、 主要實驗參數
輸入電流 ：1nA ~ 20mA ；
電阻率 ：10exp(-5) ~ 10exp7Ω.cm ；
載流子濃度 ：10exp7 ~ 10exp21 cm-3 ；
遷移率 ：1 ~ 10exp7 cm2/Volt.sec ；
磁場強度 ：0.51T ；
樣品測量板 ：彈簧樣品板 ；
樣品尺寸 ：5mmX5mm  ~ 20mmX20mm ；
高溫腔溫度 ：常溫~573K (773K)
；
低溫腔溫度 ：80K-350K(選配) ；
磁體包尺寸 ：700×220×280 mm (W×H×D) / 15.5Kg ；
2 、 軟件操作環境
XP / VISTA / Win7 / Win8 / Win10環境下
3 、 實驗結果
       - 體載流子濃度 、表面載流子濃度 ；
       - 遷移率 ；
       - 霍爾系數 ；
       - 電阻率 、方塊電阻 ；
       - 磁致電阻 ；
       - 電阻的縱橫比率 ；
4 、 儀器尺寸和重量
主機尺寸 ：440×420×140 mm (W×H×D) / 8.5Kg ；
5 、 測量材料
Si , SiGe , SiC , GaAs , InGaAs , InP , GaN , TCO(including ITO)
, AlZnO , FeCdTe , ZnO等所有半導體薄膜(P型和N型) ；
