Ecopia HMS-5000全自動變溫霍爾效應測試儀主要用於測量半導體材料的載流子濃度 、遷移率 、電阻率 、霍爾系數 、導電類型等重要參數 ，而這些參數是瞭解半導體材料電學特性必須預先掌控的 ，因此霍爾效應測試儀是理解和研究半導體材料電學特性*的工具 。

產品組成:
1 、 主機系統
恆電流源+範德堡(Van der Pauw)方法終端轉換系統
2 、 0.51特斯拉磁體包(型號 ：AMP51)
      - 0.51特斯拉永磁體
      - 磷銅樣品固定板
      - 樣品固定板嵌入式加熱器
      - 液氮槽
      - 溫度傳感器

樣品變溫 、固定部分組成 -  圓形液氮槽 -  樣品固定板 -  溫度傳感器 -  嵌入式加熱器 -  磁體蓋 -  電纜	AMP磁體Kit俯視圖 - 磁體移動馬達控制 - 圓形液氮槽 - 磁體蓋 - 電纜

3 、 常溫測量彈簧夾具樣品板及常溫測量磁體蓋板 RTSK-5000 (選配)

4 、 變溫霍爾效應測量軟件

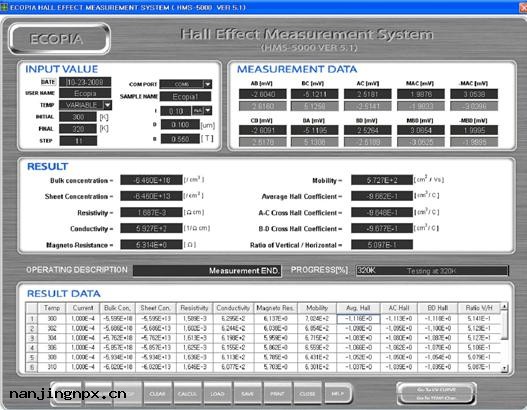

HMS-5000變溫霍爾效應測量儀軟件主界面

不同溫度I-V/I-R曲線       載流子濃度隨溫度變化曲線

遷移率隨溫度變化曲線       電阻率隨溫度變化曲線

霍爾系數隨溫度變化曲線       電導率隨溫度變化曲線

Ecopia HMS-5000全自動變溫霍爾效應測試儀規格 ：
1 、 主要實驗參數
輸入電流 ：1nA ~ 20mA ；
電阻率 ：10exp(-5) ~ 10exp7Ω.cm ；
載流子濃度 ：10exp7 ~ 10exp21 cm-3 ；
遷移率 ：1 ~ 10exp7 cm2/Volt.sec ；
磁場強度 ：0.51T ；
樣品測量板 ：彈簧樣品板 ；
樣品尺寸 ：5mmX5mm  ~ 20mmX20mm ；
溫度範圍 ：80K-350K ；
磁體包尺寸 ：700×220×280 mm (W×H×D) / 15.5Kg ；
2 、 軟件操作環境
XP / VISTA / Win7 / Win8 / Win10環境下
3 、 實驗結果
      - 體載流子濃度 、表面載流子濃度 ；
      - 遷移率 ；
      - 霍爾系數 ；
      - 電阻率 、方塊電阻 ；
      - 磁致電阻 ；
      - 電阻的縱橫比率 ；
4 、 儀器尺寸和重量
主機尺寸 ：440×420×140 mm (W×H×D) / 8.5Kg ；
5 、 測量材料
Si , SiGe , SiC , GaAs , InGaAs , InP , GaN , TCO(including ITO) , AlZnO , FeCdTe , ZnO等所有半導體薄膜(P型和N型) ；
